蝶閥、閘閥、止回閥打壓試驗方法

   閥門產品是用于管道中控制流體的元件，起到導流、截流、調節、防止倒流和分流等作用。給排水系統用的閥門按用途和作用分類，主要有截?cái)嚅y類（主要用于截?cái)嗷蚪油ń橘|(zhì)，如閘閥、截止閥、蝶閥、球閥和旋塞閥等），調節閥類（主要用于調節介質的流量和壓力等，如調節閥、節流閥和減壓閥等），止回閥類（用于阻止介質倒流，如各種結構的止回閥）和排氣閥類（用于自動排出管道內空氣，如單口排氣閥和雙口排氣閥等）。每臺閥門產品在出廠前都須進行檢驗，以驗證其所有的性能或功能是否滿足標準或使用的要求。

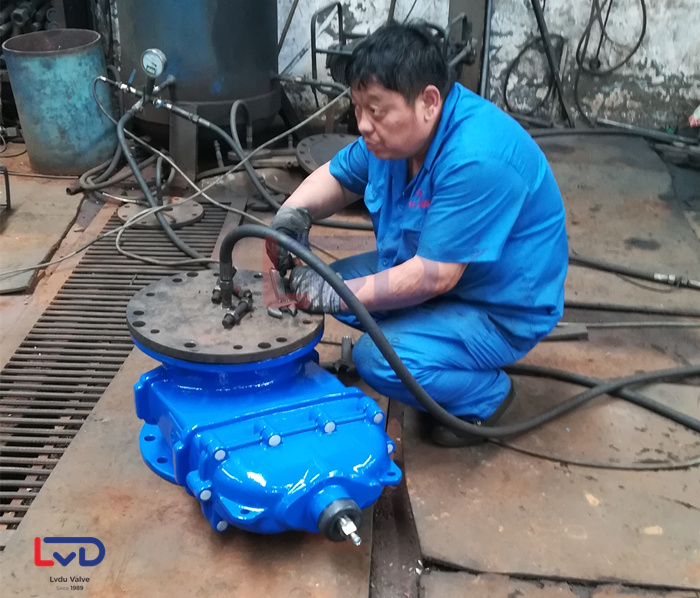

   蝶閥打壓試驗

   蝶閥又叫翻板閥，是一種結構簡單的調節閥，可用于低壓管道介質的開關控制的蝶閥是指關閉件（閥瓣或蝶板）為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥。

   蝶閥試壓方法

   氣動蝶閥的強度試驗與截止閥一樣。蝶閥的密封性能試驗應從介質流人端引入試驗介質，蝶板應開啟，另一端封閉，注入壓力至規定值；檢查填料和其他密封處無滲漏后，關閉蝶板，打開另一端，檢查蝶板密封處無滲漏為合格。作為調節流量用的蝶閥可不做密封性能試驗。

   止回閥

   止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。

   止回閥試壓方法

  止回閥試驗狀態：升降式止回閥閥瓣軸線處于與水平垂直的位置；旋啟式止回閥通道軸線和閥瓣軸線處于與水平線近似平行的位置。

   強度試驗時，從進口端引入試驗介質至規定值，另一端封閉，看閥體和閥蓋無滲漏為合格。

   密封性試驗從出口端引入試驗介質，在進口端檢查密封面處，填料和墊片處無滲漏為合格。

   閘閥

   閘閥是一個啟閉件閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。閘閥通過閥座和閘板接觸進行密封，通常密封面會堆焊金屬材料以增加耐磨性，如堆焊1Cr13、STL6、不銹鋼等。閘板有剛性閘板和彈性閘板，根據閘板的不同，閘閥分為剛性閘閥和彈性閘閥。

   閘閥試壓方法

   閘閥的強度試驗與截止閥一樣。 閘閥的密封性試驗有兩種方法。

   ① 閘板開啟，使閥內壓力升至規定值；然后關閉閘板，立即取出閘閥，檢查閘板兩側密封處有否滲漏或者直接往閥蓋上的堵頭內注入試驗介質至規定值，檢查閘板兩側密封處。以上方法叫做中間試壓。這種方法不宜在公稱通徑DN32mm以下的閘閥做密封試驗。

   ② 另一種方法是將閘板開啟，使閥門試驗壓力升至規定值；然后關閘板，打開一端盲板，檢查密封面是否滲漏。再倒頭，作以上重復試驗至合格為止。

   氣動閘閥填料和墊片處密封性試驗應在閘板密封性試驗之前進行。
